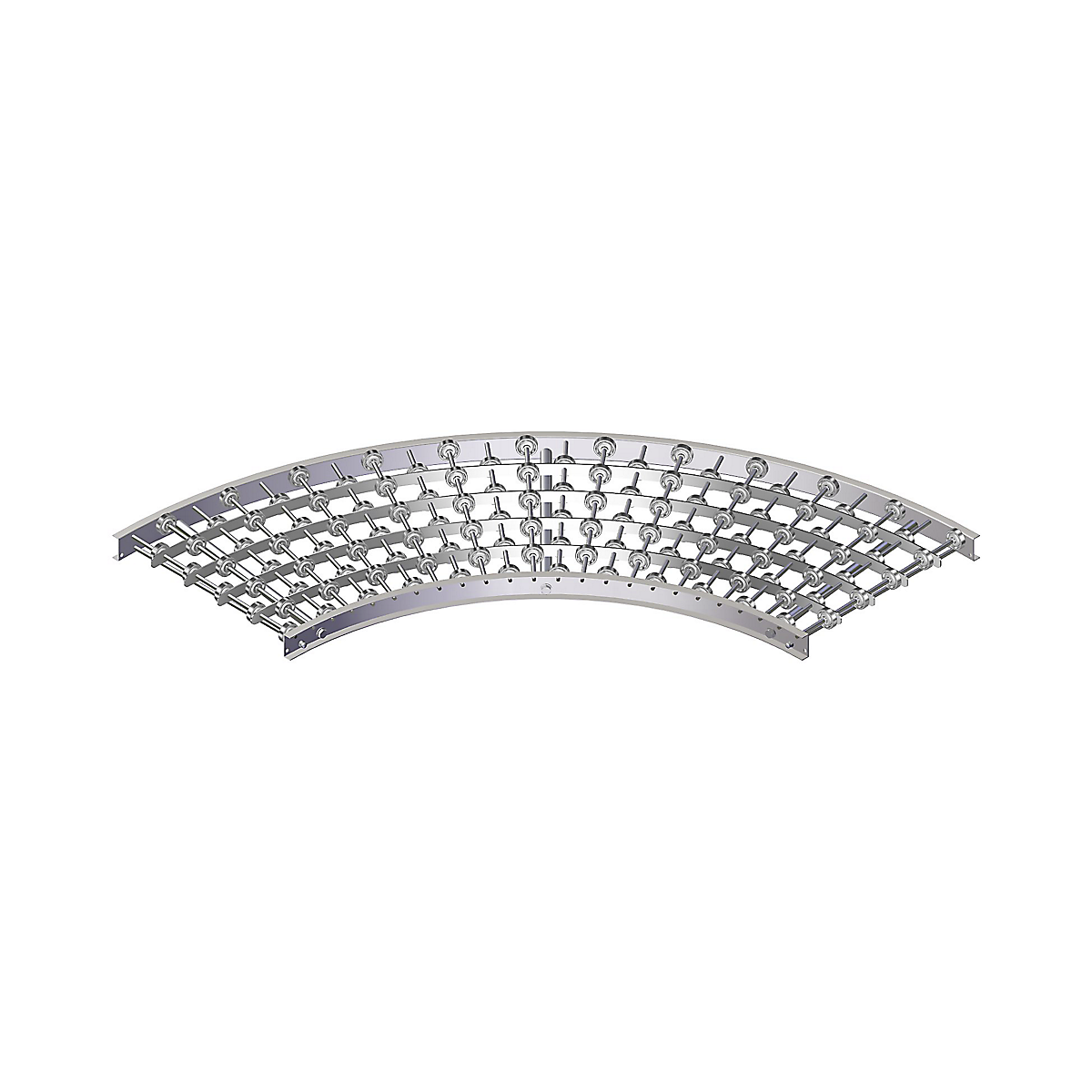

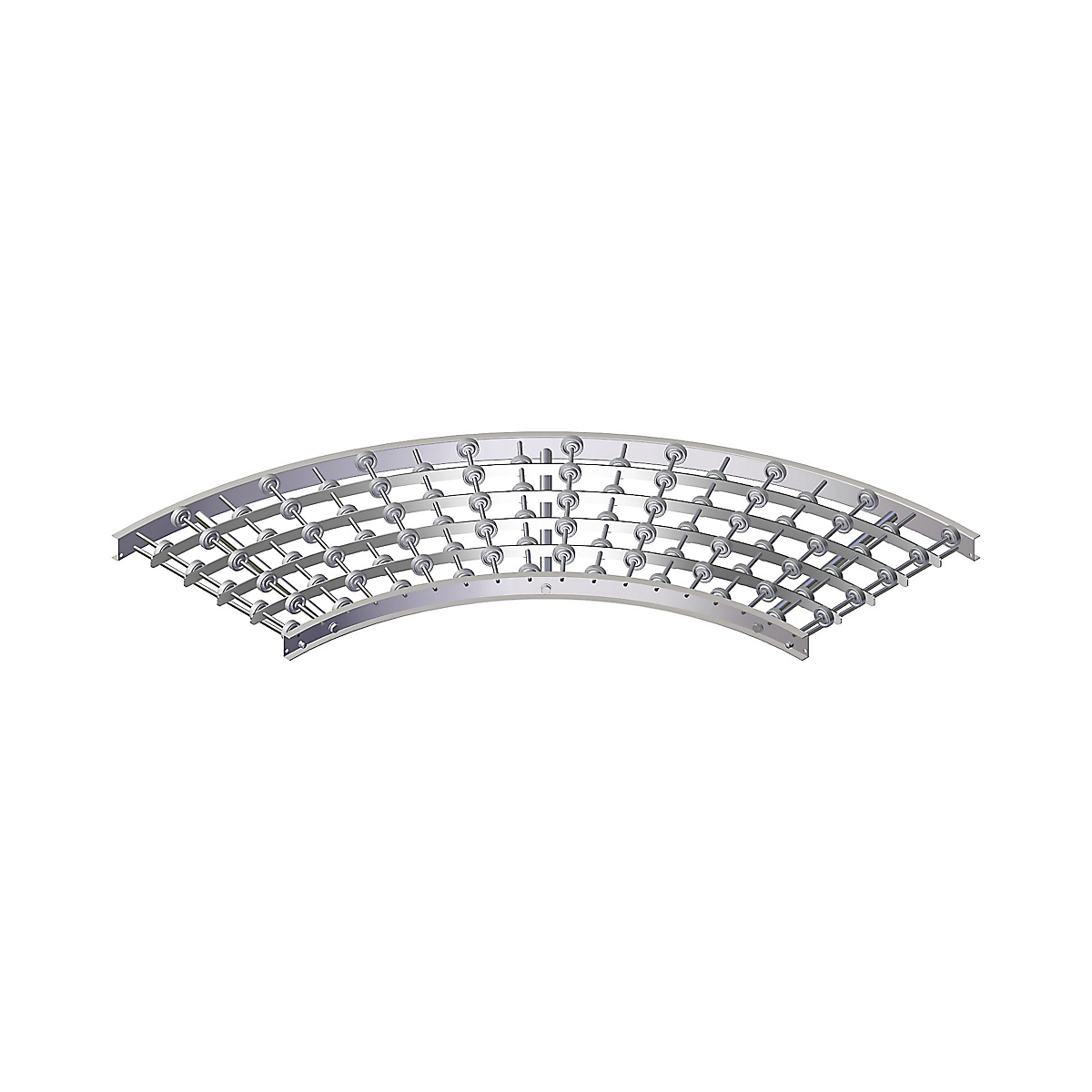

Curva 90° – Gura telaio in acciaio, rotelle in acciaio, larghezza nastro 500 mm

Robusti profilati laterali in acciaio zincato, 20 x 60 x 20 mm. Rotelle in acciaio o in plastica con cuscinetti a sfera, Ø 48 mm. Tutti gli assi sono dotati di un ugual numero di rotelle, disposte in modo sfalsato.
Il fondo del carico deve essere piano, uniforme e liscio.

Portata statica 200 kg/m per trasportatori con cavalletti disposti a una distanza di 1 m.

Allestimento
Suddividere il percorso di trasporto, in base alla lunghezza degli elementi. Calcolare il numero necessario di segmenti rettilinei e di curve. Determinare la larghezza del nastro, in base alle dimensioni del carico più grosso da trasportare, e l'interasse in base al carico più piccolo.
Con interasse di 75 mm la lunghezza effettiva è di 975 mm per moduli da 1 m e di 1950 mm per moduli da 2 m.

Ideale per impianti fissi in luoghi chiusi e asciutti. Peso relativamente elevato.
