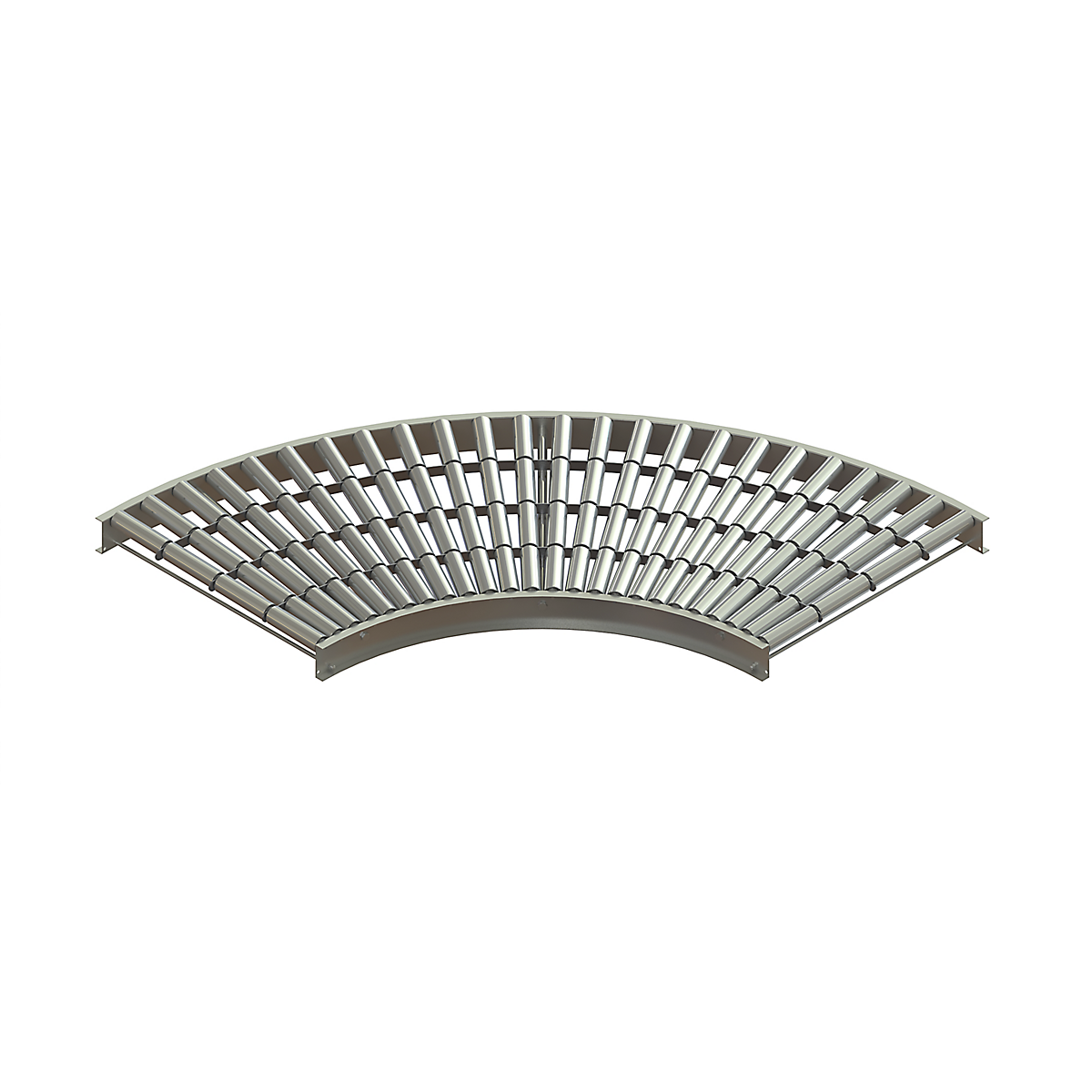

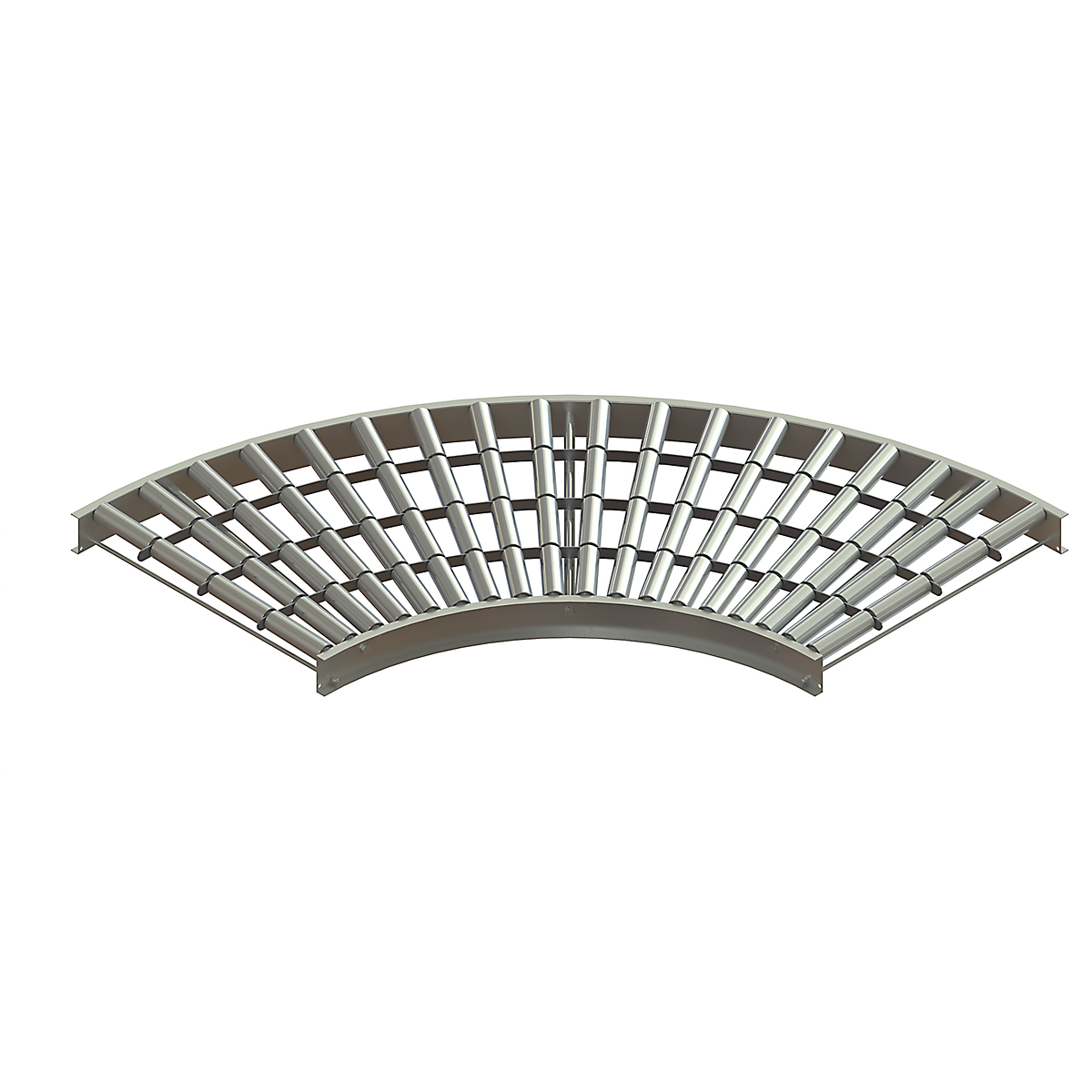

Curva a 90° per trasportatori a rulli – Gura larghezza trasportatore 750 mm

Telaio in profilati ad U in acciaio zincato, 25 x 100 x 25 x 2 mm, con robuste traverse. Rulli in acciaio zincato, Ø 50 mm, con cuscinetti a sfera e asse molleggiato, Ø 12 mm. Le curve dispongono di rulli divisi.
Portata statica 400 kg/m per trasportatori con cavalletti disposti a una distanza di 1 m.
Allestimento
Suddividere il percorso di trasporto in base alla lunghezza degli elementi. Calcolare il numero necessario di segmenti rettilinei e di curve.
Determinare la larghezza del trasportatore in base alle dimensioni del carico più grosso da trasportare e l'interasse rulli in base al carico più piccolo.
Con interasse di 75 mm la lunghezza effettiva è di 975 mm per moduli da 1 m e di 1950 mm per moduli da 2 m.

Disponibili su richiesta versioni speciali, curve a 45° e passaggi.
